Трубопроводные системы широко применяются в нефтегазовой, химической, энергетической и коммунальной отраслях. От их надежности зависит безопасность и эффективность транспортировки жидкостей и газов. Компания "Промкомплектрегион" предлагает широкий ассортимент деталей трубопроводов, соответствующих российским и международным стандартам.

1. Виды деталей трубопроводов

1.1. Отводы

Отводы предназначены для изменения направления трубопровода. Основные виды:

• Гнутые (ГОСТ 17375-2001, ГОСТ 30753-2001) – изготавливаются методом холодного или горячего гнутья.

• Сварные секционные (ТУ) – состоят из сваренных секций.

• Штампованные  – производятся методом штамповки.

Применение: нефтепроводы, газопроводы, системы теплоснабжения.

1.2. Тройники

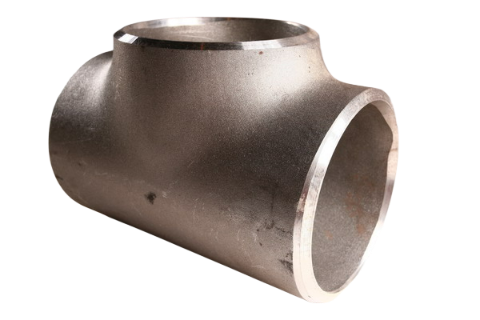

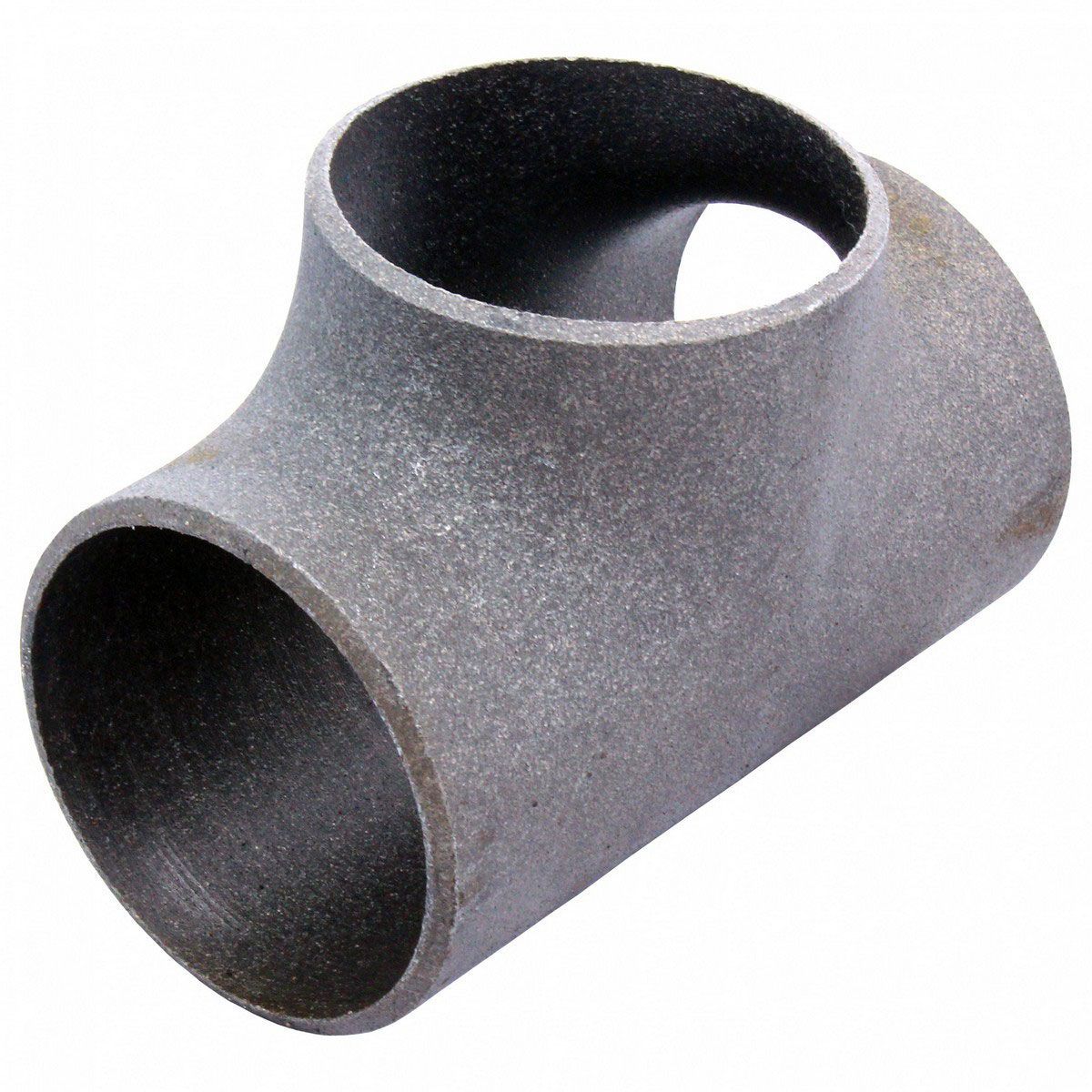

Тройники (ГОСТ 17376-2001) позволяют создавать ответвления в трубопроводах. Основные типы:

• Равнопроходные  – диаметры основного и ответвления одинаковы.

• Переходные  – диаметры различаются.

• Штампованные и сварные – в зависимости от технологии изготовления.

Применение: разводка трубопроводов, подключение дополнительных линий.

1.3. Переходы

Переходы (ГОСТ 17378-2001) служат для соединения труб разного диаметра. Виды:

• Концентрические  – ось симметрии сохраняется.

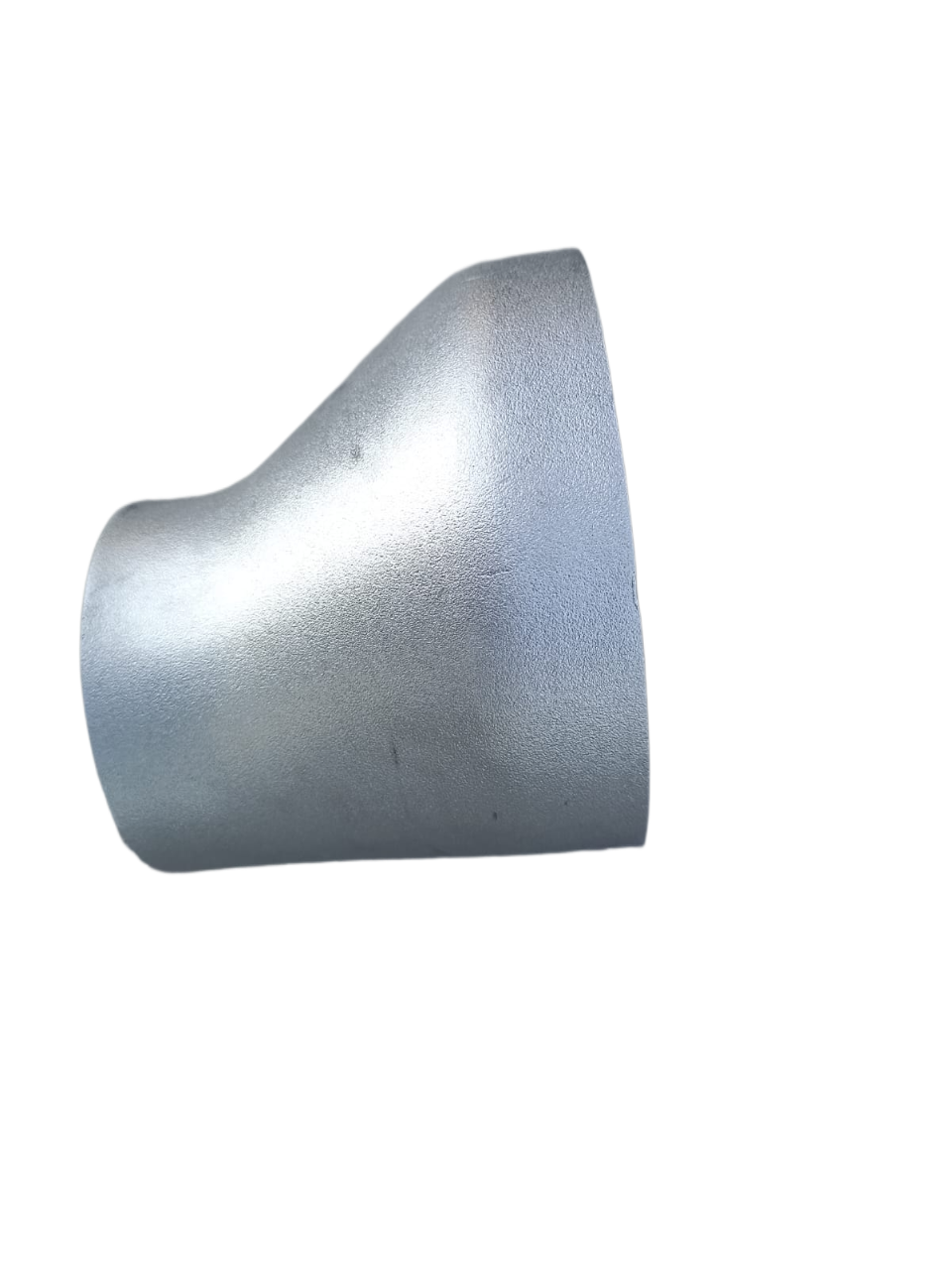

• Эксцентрические  – смещение оси для стока жидкостей.

Применение: насосные станции, технологические трубопроводы.

1.4. Заглушки

Заглушки используются для герметизации концов труб. Типы:

• Эллиптические (ГОСТ 17379-2001) – выдерживают высокое давление.

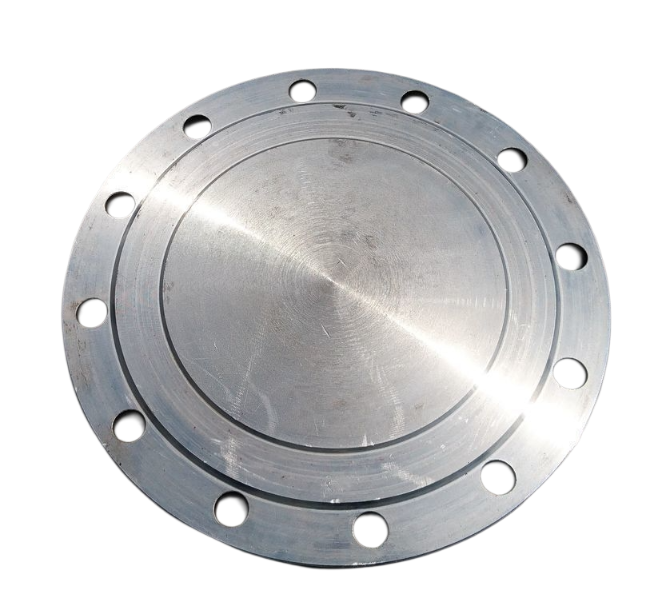

• Фланцевые (АТК 24.200.02-90) – крепятся болтами.

• Плоские приварные (ГОСТ 12836-80) – свариваются с трубой.

Применение: ремонт, изоляция участков трубопровода.

1.5. Фланцы

Фланцы ГОСТ 33259-2015 обеспечивают разъемное соединение труб и оборудования. Основные виды:

• Плоские приварные (ГОСТ 12820-80) – для низкого и среднего давления.

• Воротниковые (ГОСТ 12821-80) – для высокого давления.

• Свободные на приварном кольце (ГОСТ 12822-80) – удобны для монтажа.

Применение: соединение труб, арматуры, насосов, теплообменников.

1.6. Опоры и подвески

Опоры обеспечивают фиксацию трубопроводов и компенсируют нагрузки. Типы:

• Неподвижные (ГОСТ 14911-82) – жесткая фиксация.

• Подвижные (скользящие, катковые, пружинные) – компенсируют тепловое расширение.

Применение: магистральные трубопроводы, тепловые сети.

2. Размеры и технические характеристики

Детали трубопроводов изготавливаются в широком диапазоне размеров:

• Диаметры: от 15 мм до 2000 мм и более.

• Толщина стенки: от 2 мм до 50 мм в зависимости от давления.

• Давление: от 1,0 МПа (10 атм) до 25 МПа (250 атм).

• Температурный режим: от -70°C до +600°C.

3. Основные ГОСТы

• ГОСТ 17375-2001 – Отводы крутоизогнутые.

• ГОСТ 17376-2001 – Тройники штампованные и сварные.

• ГОСТ 17378-2001 – Переходы.

• ГОСТ 17379-2001 – Заглушки.

• ГОСТ 12820-80, 12821-80, 12822-80, 33259-2015 – Фланцы.

4. Применение деталей трубопроводов

• Нефтегазовая промышленность: магистральные трубопроводы, нефтеперерабатывающие заводы.

• Энергетика: тепловые и атомные электростанции.

• ЖКХ: водоснабжение, отопление, канализация.

• Химическая промышленность: транспортировка агрессивных сред.

Компания "Промкомплектрегион" гарантирует высокое качество продукции, соответствие ГОСТам и оперативные поставки. Детали трубопроводов проходят строгий контроль, что обеспечивает их долговечность и надежность в эксплуатации.

Для подбора оптимальных решений обращайтесь к специалистам компании!
