Фланцы ПНД

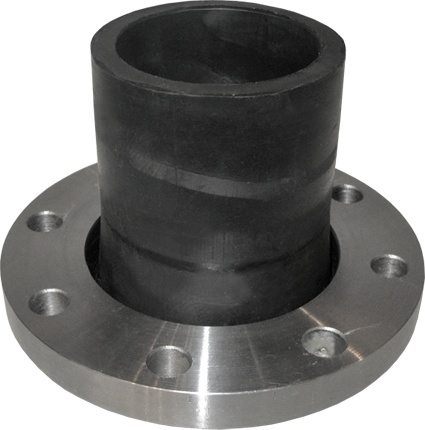

Свободный фланец под трубу ПНД — это стальной прижимной фланец, который работает в паре с полиэтиленовой втулкой (втулкой под фланец ПНД). Такое соединение позволяет стыковать ПНД-трубопровод с задвижками, насосами, счетчиками, металлическими трубами и другой фланцевой арматурой без резьбы и без перехода на металл по всей трассе.

Из чего состоит фланцевый узел ПНД

1. Втулка ПНД под фланец — устанавливается/сваривается на конец трубы ПЭ100 или ПЭ80 и формирует бурт.
2. Свободный стальной фланец — надевается на бурт втулки и стягивается шпильками/болтами с ответным фланцем.
3. Прокладка — обеспечивает герметичность стыка.
4. Крепёж — шпильки, гайки, шайбы по давлению Ру.

Мы можем поставить как отдельные свободные фланцы, так и полный узел «втулка ПНД + фланец + прокладка + крепёж», сразу под ваш диаметр и давление.

Диаметры и давление

Свободные фланцы под ПНД-трубу доступны на ходовые размеры от Ду20 до Ду400 со склада, крупные типоразмеры до Ду1600 поставляются под заказ. Рабочие исполнения по давлению: Ру6, Ру10, Ру16 (для холодной воды, техводы, пожарных линий, канализации, промышленных сред).

Важный момент: условный проход Ду фланцевой арматуры не равен наружному диаметру ПНД-трубы. Поэтому при заказе лучше назвать нам наружный диаметр трубы (например, 110 / 160 / 225 / 315 / 400 / 560 мм), а мы подберём правильный комплект фланцевого соединения.

Где используются фланцы под ПНД

• Подключение задвижек, клапанов, кранов в сетях холодного водоснабжения и пожаротушения.
• Монтаж насосных станций, коллекторов, узлов учёта (счётчики, фильтры, обратные клапаны).
• Переход с ПНД на стальную трубу или на фланцевый патрубок резервуара / гидранта.
• Ремонт и обслуживание: фланцевое соединение разборное, узел можно демонтировать без резки ПНД-трубы.

Материал и исполнение

Свободные фланцы выполняются из углеродистой стали (в том числе сталь 20, 09Г2С) по ГОСТ/ТУ. Возможны варианты с покрытием от коррозии. По болтовому ряду подбираем отверстия, шаг и количество шпилек под вашу арматуру и класс давления.

Втулка, которая встаёт под фланец, изготавливается из ПНД (ПЭ100 / ПЭ80) и формирует опорный бурт. Если вам нужна именно втулка — смотрите раздел Втулки под фланец ПНД.

Как заказать без ошибки

1. Назначение: питьевая вода, техвода, канализация, пожарная линия и т.д.
2. Наружный диаметр трубы ПНД (например, 110 / 160 / 225 / 315 / 400 / 560 мм).
3. Требуемое давление (Ру6 / Ру10 / Ру16).
4. Нужна ли полная комплектация: фланец + втулка ПНД + прокладка + шпильки/гайки.

Сообщаете эти параметры — мы собираем фланцевый узел «под ключ», который можно сразу ставить на объект.

Сопутствующие элементы для ПНД-труб

В наличии не только свободные фланцы, но и втулки под фланец ПНД, заглушки ПНД, тройники ПНД, отводы ПНД и собственно трубы ПНД ПЭ100 / ПЭ80 с нужным SDR (SDR11, SDR13.6, SDR17, SDR21, SDR26).

Склад и доставка

«Промкомплектрегион» отгружает фланцевые соединения для труб ПНД со склада в Екатеринбурге. Ходовые диаметры держим в наличии, крупные диаметры и нестандарт — под заказ. Работаем с подрядчиками, монтажными организациями и коммунальными службами, возможна розничная продажа. Доставка по всей России транспортными компаниями.

Оставьте заявку — подберём свободный фланец под вашу трубу ПНД по диаметру, давлению и стандарту болтового ряда.
