Отводы ПНД ПЭ100 (литые 90° и сегментные)

Отвод ПНД — это фасонная деталь из полиэтилена низкого давления (ПЭ100 / ПЭ80), которая изменяет направление трубопровода на нужный угол (обычно 45° или 90°) без перегиба самой трубы. Такие элементы используются на магистралях холодного водоснабжения, канализации, дренажа, техводы, а также в промышленных трубопроводах и наружных сетях.

Компания «Промкомплектрегион» поставляет литые и сегментные отводы ПНД в рабочем диапазоне давлений PN6–PN16 и диаметрах от Ду20 до крупногабаритных диаметров (Ду225, Ду315, Ду400, Ду500, Ду630 и выше). Ходовые типоразмеры доступны со склада, крупные диаметры изготавливаются под заказ.

Виды отводов ПНД

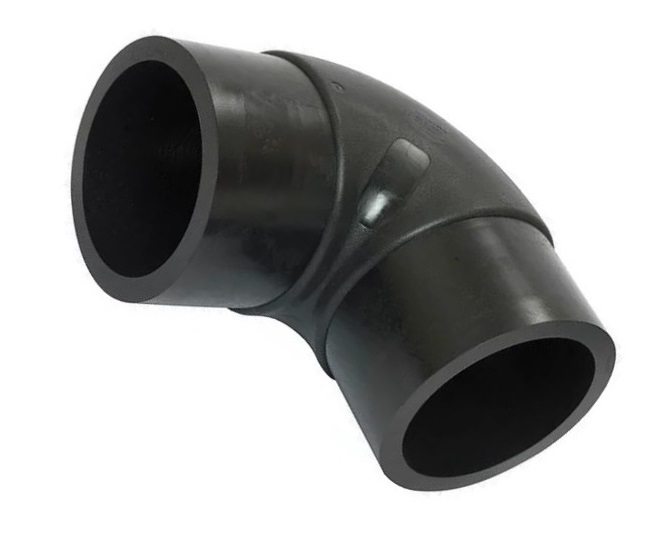

Литой отвод ПНД (чаще 90°)

Цельнолитой фитинг из ПЭ100. Применяется в напорных трубопроводах холодной воды, технической воды и других сред. Обеспечивает герметичный поворот без потери прочности, подходит для сетей до 16 атм (в зависимости от SDR).

Сегментный (сварной) отвод

Собирается из отрезков трубы ПНД и сваривается встык. Используется на больших диаметрах, где литого угольника нет. Позволяет делать углы 45°, 60°, 90° и нестандартные решения по проекту. Это типовое решение для наружных сетей Ду315, Ду400, Ду500, Ду630 и больше.

Электросварной отвод ПНД

Фитинг с закладными нагревательными спиралями. Применяется там, где важна скорость и контроль сварки (ограниченное пространство, ответственные участки, газ низкого давления). Обеспечивает прочный и герметичный шов без разборного фланца.

Рабочие характеристики

• Диаметры (Ду): от 20 мм до крупного диаметра (Ду630+). Наиболее востребованные на объектах: 32, 50, 63, 110, 160, 225, 315 мм.
• Давление (PN): PN6, PN10, PN16 — подбирается в зависимости от SDR и назначения линии.
• SDR: SDR11, SDR13.6, SDR17, SDR21, SDR26. Чем ниже SDR — толще стенка и выше допустимое рабочее давление.
• Температурный режим: обычно от -50°C до +40°C для постоянной эксплуатации (ПЭ100 выдерживает кратковременные скачки до ~+60°C).
• Материал: ПЭ100 / ПЭ80 — не ржавеет, химически стоек к большинству агрессивных сред и не зарастает изнутри.

Где применяются отводы ПНД

• Наружные водопроводы и скважинные линии: поворот трассы без металлических колен.
• Техническая и оборотная вода на производстве: обвязка насосных станций, емкостей, технологических участков.
• Канализация и дренаж: ливневые коллекторы, отвод грунтовых вод, мелиорация.
• Газопроводы низкого давления: поворот газовой ПНД-линии с контролируемой герметичностью.
• Кабельные и слаботочные линии: поворот защитной ПНД-трубы при прокладке кабеля.

Как подключить отвод ПНД к арматуре и металлу

Отводы ПНД свариваются стык встык с трубой ПНД или монтируются электросваркой. Если нужно перейти на фланцевую задвижку, насос, стальной участок или запорную арматуру — используется узел с втулкой ПНД под фланец и свободным фланцем. Невостребованные выводы линии перекрываются заглушкой ПНД.

Почему выбирают «Промкомплектрегион»

• Поставляем отводы ПНД ПЭ100, соответствующие ГОСТ и ТУ.
• Держим ходовые диаметры на складе, большие диаметры делаем/везём под заказ.
• Подбираем полный узел (отвод + труба + фланцевое соединение), а не только сам фитинг.
• Работаем с подрядчиками, управляющими компаниями, строймонтажом и частными заказчиками. Есть опт и розница.

Назовите диаметр трубы, угол поворота (45° / 60° / 90°) и рабочее давление — мы подготовим комплект отвода ПНД с нужным SDR, укомплектуем переходами и оформим поставку. Доступна отгрузка со склада Екатеринбург и доставка по всей России.
