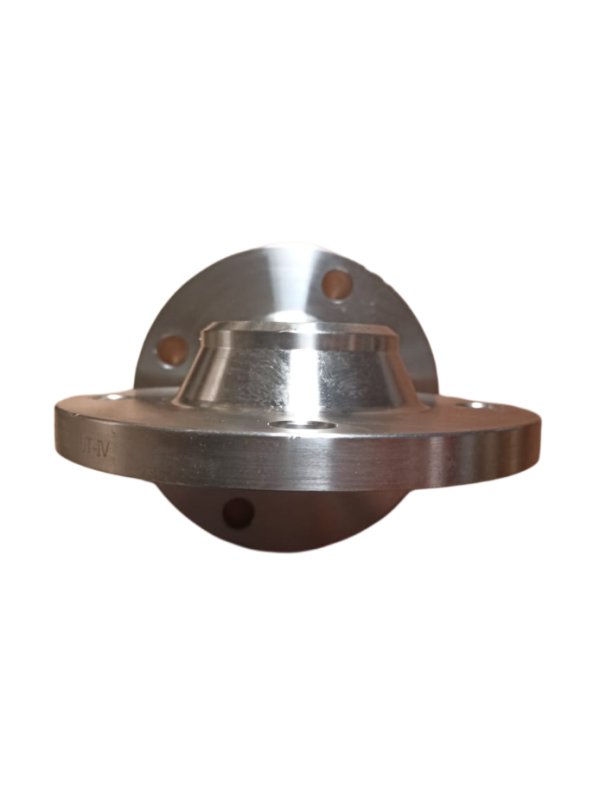

Фланец 20-16-11-1-B ст 12Х18Н10Т воротниковый ГОСТ 33259-2015

Фланец 20-16-11-1-B ст. 12Х18Н10Т воротниковый по ГОСТ 33259-2015 (ГОСТ 12821) – это стальной приварной воротниковый фланец из коррозионностойкой стали, предназначенный для трубопроводных систем высокого давления.

Основные характеристики:

• Материал: 12Х18Н10Т – нержавеющая сталь с высоким содержанием хрома и никеля, обладающая коррозионной стойкостью, жаропрочностью и хорошей свариваемостью.

• Тип: воротниковый (приварной встык) – обеспечивает надежное соединение, снижающее напряжения в трубопроводе.

• Стандарт: ГОСТ 33259-2015 (актуализированная версия ГОСТ 12821-80).

Маркировка 20-16-11-1-B:

• 20 – условный проход (Ду, мм);

• 16 – условное давление (Ру, кгс/см² или ~1,6 МПа);

• 11 – исполнение уплотнительной поверхности (в данном случае, вероятно, тип "шип-паз" или другая модификация);

• 1-B – материал исполнения (1 – для стальных фланцев, B – группа прочности).

*(Уточните у производителя точное соответствие цифр, так как в ГОСТ 12821/33259 маркировка может варьироваться.)*

Размеры и параметры:

Основные размеры для Ду 20, Ру 16:

• Наружный диаметр (D) – ~105 мм (точное значение по таблице ГОСТ);

• Диаметр болтовой окружности (D₁) – ~75 мм;

• Количество и диаметр отверстий под болты – 4×М12 (или 4×М14, зависит от исполнения);

• Толщина фланца (h) – ~16-18 мм.

*(Конкретные размеры уточняются по таблицам ГОСТ 33259-2015.)*

Применение:

Фланцы используются в:

• Химической и нефтегазовой промышленности (из-за стойкости к агрессивным средам);

• Пищевой и фармацевтической отраслях (гигиеничность нержавеющей стали);

• Энергетике и высокотемпературных системах (жаростойкость 12Х18Н10Т).

Преимущества:

✔ Высокая прочность и коррозионная стойкость;
✔ Надежность соединения при высоких давлениях;
✔ Долговечность в агрессивных средах.
