Фланец 50-16-11-1-B ст 12Х18Н10Т воротниковый ГОСТ 33259-2015

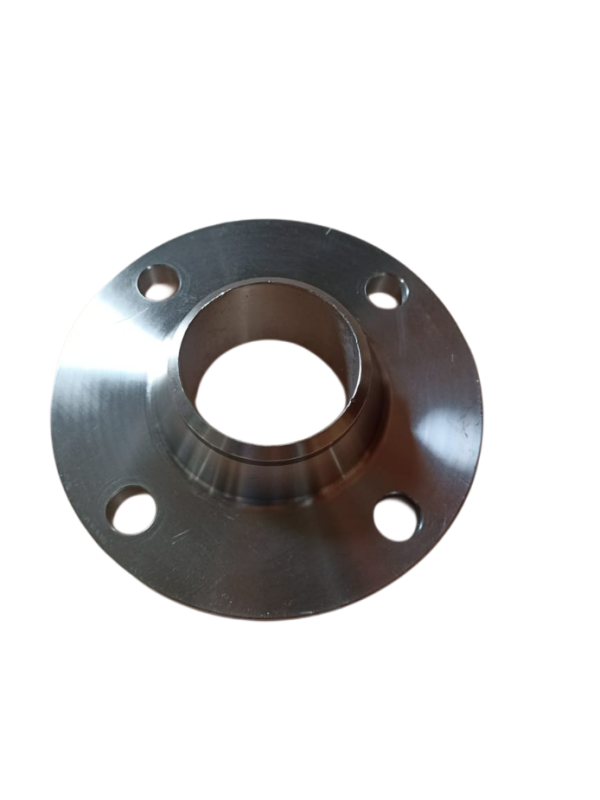

Фланец 50-16-11-1-B ст. 12Х18Н10Т воротниковый по ГОСТ 33259-2015 (ГОСТ 12821) – это стальной приварной воротниковый фланец, предназначенный для соединения трубопроводной арматуры и оборудования.

Основные характеристики:

• Условный проход (Ду): 50 мм

• Условное давление (Ру): 16 кгс/см² (1,6 МПа)

• Тип исполнения: 11 (плоская уплотнительная поверхность)

• Исполнение Б: с соединительным выступом

• Материал: 12Х18Н10Т – коррозионностойкая жаропрочная сталь (аналог AISI 321)

Виды фланцев по ГОСТ 33259-2015 (ГОСТ 12821)

1. Плоские приварные (ГОСТ 12820-80) – монтируются сваркой встык.

2. Воротниковые (приварные встык, ГОСТ 12821-80) – имеют "воротник" для усиления соединения.

3. Свободные на приварном кольце (ГОСТ 12822-80) – состоят из кольца и фланца, удобны для монтажа.

Данный фланец относится к воротниковым.

Свойства материала 12Х18Н10Т

• Коррозионная стойкость: устойчив к агрессивным средам, кислотам, щелочам.

• Термостойкость: выдерживает температуры до 600°C.

• Механические свойства: высокая прочность и пластичность.

• Сварка: хорошо сваривается, требует термообработки после сварки для снятия напряжений.

Размеры (основные параметры)

Для фланца 50-16-11-1-B (ГОСТ 12821-80):

• Наружный диаметр (D): 160 мм

• Диаметр болтовой окружности (D₁): 125 мм

• Количество отверстий: 4

• Диаметр отверстий под болты: 18 мм

• Толщина фланца (h): 13 мм

• Высота воротника (H): 32 мм

(Точные размеры уточняются по чертежам ГОСТ 12821-80.)

Применение

Фланцы 50-16-11-1-B ст. 12Х18Н10Т используются в:
✔ Химической и нефтегазовой промышленности (агрессивные среды).
✔ Пищевой и фармацевтической отраслях (гигиеничные соединения).
✔ Энергетике (паропроводы, котлы высокого давления).
✔ Водоснабжении и теплоэнергетике (стойкость к коррозии).

Производитель: Промкомплектрегион

Компания поставляет фланцы по ГОСТ, обеспечивая соответствие стандартам и надежность соединений.
