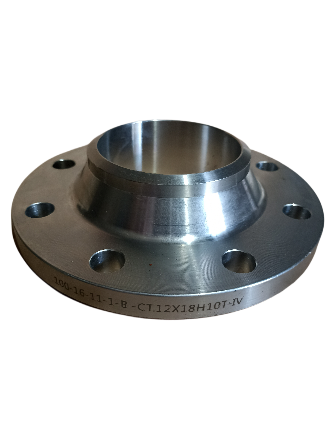

Фланец 100-16-11-1-B ст 12Х18Н10Т воротниковый ГОСТ 33259-2015

Фланец 100-16-11-1-B ст. 12Х18Н10Т воротниковый ГОСТ 33259-2015 (ГОСТ 12821)

1. Общее описание

Фланец воротниковый (приварной встык) предназначен для соединения трубопроводной арматуры, труб и оборудования в системах высокого давления и температуры. Изготавливается из коррозионностойкой стали 12Х18Н10Т (аналог AISI 321), что обеспечивает устойчивость к агрессивным средам и высоким температурам.

2. Основные характеристики

• Тип: Воротниковый (приварной встык)

• Условный проход (Ду): 100 мм

• Условное давление (Ру): 16 кгс/см² (1,6 МПа)

• Исполнение: 11 (по ГОСТ 12821)

• Тип поверхности: B (гладкая)

• Материал: Сталь 12Х18Н10Т (нержавеющая, жаропрочная)

• Стандарты:

  • ГОСТ 33259-2015 (современный стандарт на фланцы)

  • ГОСТ 12821-80 (устаревший, но применяемый)

3. Размеры и параметры

Основные размеры для фланца Ду100 Ру16:

• Наружный диаметр (D): 215 мм

• Диаметр болтовой окружности (D₁): 180 мм

• Количество и диаметр отверстий под болты: 8 × 18 мм

• Толщина фланца (h): 17 мм

• Высота воротника (H): ~33 мм (зависит от исполнения)

(Точные размеры уточняются по таблицам ГОСТ 33259-2015 или чертежам производителя.)

4. Применение

Фланцы используются в:

• Химической и нефтегазовой промышленности (из-за стойкости к коррозии)

• Энергетике (паропроводы, котлы)

• Пищевой промышленности (гигиеничные требования)

• Фармацевтике

• Системах с высокими температурами (до +600°C)

5. Преимущества стали 12Х18Н10Т

• Высокая коррозионная стойкость

• Жаропрочность (работает при температурах до 600°C)

• Хорошая свариваемость

• Устойчивость к окислению

Компания "Промкомплектрегион" поставляет фланцы, соответствующие ГОСТ, с сертификатами качества.
