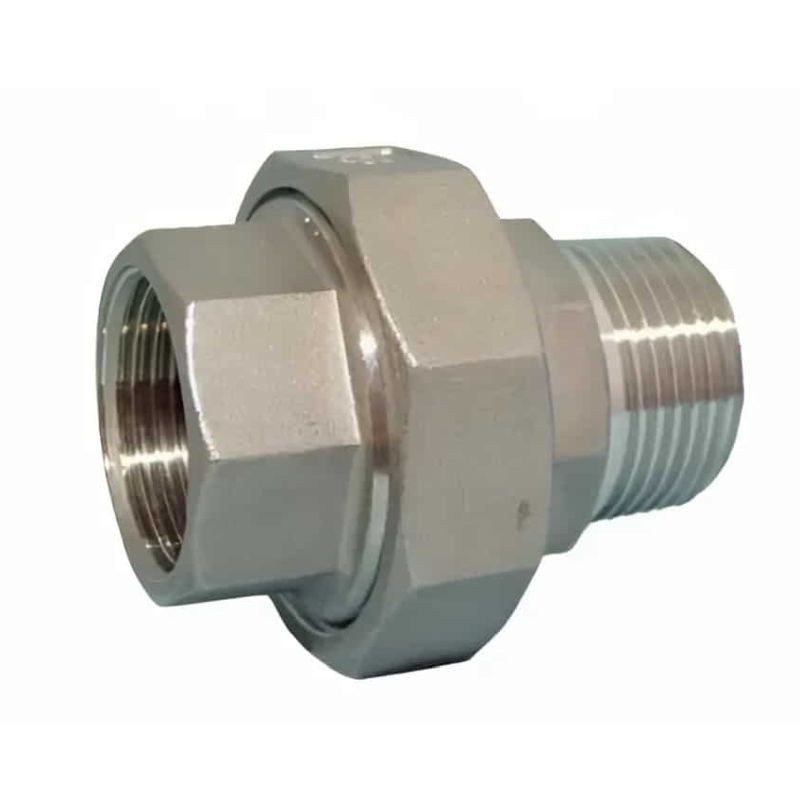

Американка DN15 (21,3 мм) 1/2" AISI 304 нр/вр

Американка DN15 (21,3 мм) 1/2" AISI 304 нр/вр – техническое описание

1. Расшифровка обозначения:

• Американка – разъемное соединение типа "union" (муфта с накидной гайкой).

• DN15 (21,3 мм) – условный проход (диаметр) 15 мм, соответствующий наружному диаметру трубы 21,3 мм по стандарту.

• 1/2" – резьбовой присоединительный размер (½ дюйма).

• AISI 304 – марка нержавеющей стали (аустенитная сталь с 18% Cr и 8% Ni).

• нр/вр – наружная/внутренняя резьба (мужская/женская).

2. Основные размеры (стандартные):

• Условный проход (DN): 15 мм

• Наружный диаметр трубы (D): 21,3 мм

• Резьба: ½" (G1/2" – трубная цилиндрическая или NPT1/2" – коническая, в зависимости от исполнения).

• Длина: ~50–60 мм (зависит от производителя).

• Диаметр накидной гайки: ~30–35 мм.

3. Конструктивные элементы:

• Штуцеры с резьбой (наружная/внутренняя) – для присоединения трубопроводов.

• Накидная гайка – обеспечивает быстроразъемное соединение.

• Уплотнительные поверхности – конусные или плоские (с прокладкой).

• Корпус из AISI 304 – коррозионностойкий, устойчивый к агрессивным средам.

4. Область применения:

• Химическая и пищевая промышленность (из-за стойкости AISI 304 к коррозии и окислению).

• Трубопроводы высокого давления (до 16–25 бар, в зависимости от исполнения).

• Системы отопления, водоснабжения, газоснабжения (включая агрессивные среды).

• Фармацевтика и криогенная техника (стабильность при низких температурах).

5. Преимущества:

• Быстрый монтаж/демонтаж без вращения труб.

• Герметичность за счет конусного уплотнения или фторопластовой прокладки.

• Долговечность благодаря нержавеющей стали AISI 304.
