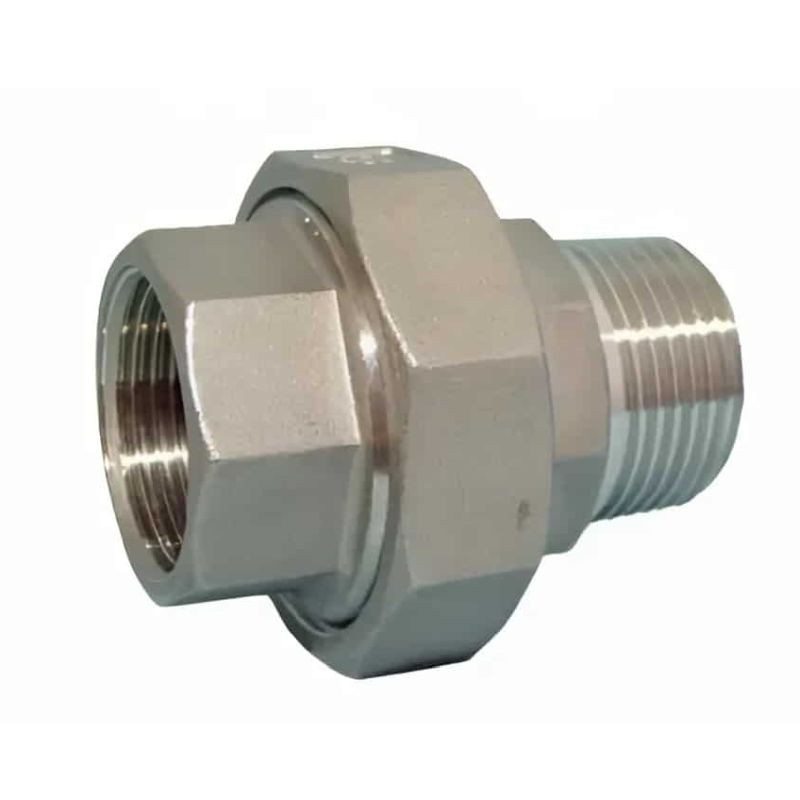

Американка DN20 (26,9 мм) 3/4" AISI 304 нр/вр

Американка DN20 (26,9 мм) 3/4" AISI 304 нр/вр – техническое описание

1. Расшифровка обозначения:

• Американка – разъемное соединение типа "сгон" (ниппель с накидной гайкой), используемое для быстрого монтажа/демонтажа трубопроводов.

• DN20 (26,9 мм) – условный проход (диаметр номинальный) 20 мм, соответствующий наружному диаметру трубы 26,9 мм (трубная дюймовая резьба).

• 3/4" – обозначение резьбы (в дюймах), соответствует внутреннему диаметру присоединения.

• AISI 304 – нержавеющая сталь марки 304 (аустенитный класс, коррозионностойкая, пищевая).

• нр/вр – наружная резьба/внутренняя резьба (тип соединения с двух сторон).

2. Основные размеры (ГОСТ, DIN или ANSI):

• Ду (DN) – 20 мм

• Наружный диаметр резьбы (D) – 26,9 мм (соответствует трубной резьбе G3/4")

• Шаг резьбы – 14 ниток на дюйм (TPI)

• Длина сгона (L) – стандартная ~50–60 мм (зависит от производителя)

• Толщина стенки (S) – ~2–3 мм (для AISI 304)

3. Элементы конструкции:

• Ниппель с резьбой – основной соединительный элемент с наружной резьбой (нр) и внутренней (вр).

• Накидная гайка – обеспечивает быстроразъемное соединение (американка).

• Уплотнительные поверхности – конусные или плоские (под прокладку).

4. Область применения:

• Пищевая промышленность – благодаря AISI 304 (стойкость к агрессивным средам).

• Химическая и фармацевтическая отрасли – совместимость с кислотами, щелочами.

• Водоснабжение и отопление – герметичность и надежность соединения.

• Парокомпрессорное оборудование – термостойкость (до +600°C).

5. Преимущества :

✅ Быстрый монтаж/демонтаж – без вращения труб.
✅ Коррозионная стойкость – AISI 304 (Cr 18%, Ni 8%).
✅ Универсальность – совместимость с разными типами труб.
✅ Герметичность – конусное уплотнение или фторопластовая прокладка.
