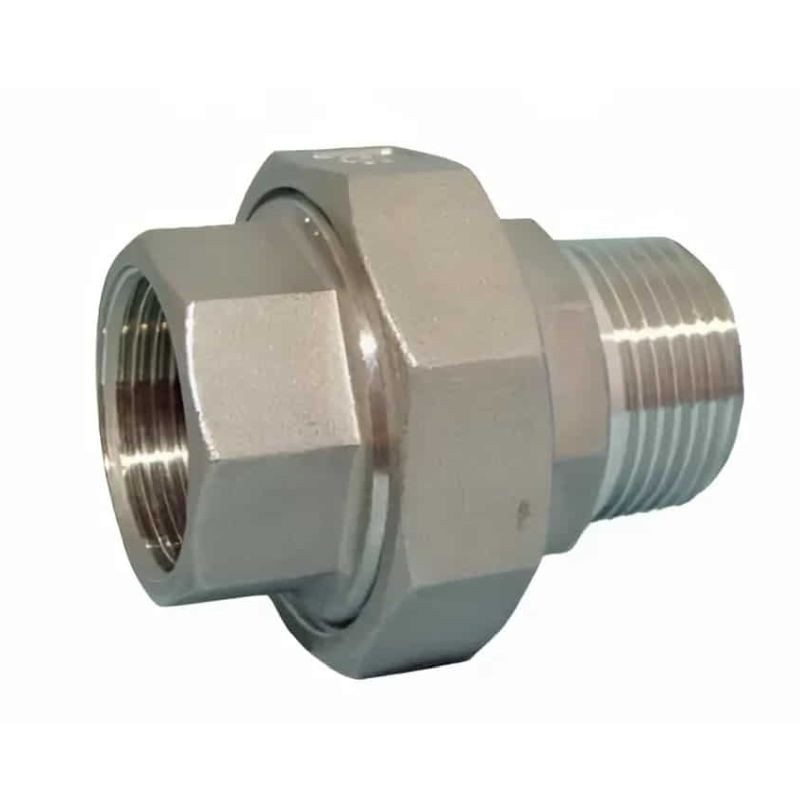

Американка DN32 (42,4 мм) 1 1/4" AISI 304 нр/вр

Американка DN32 (42,4 мм) 1 1/4" AISI 304 нр/вр – техническое описание

1. Расшифровка обозначения

• Американка – тип соединения, муфта с накидной гайкой (американский стандарт), обеспечивающая быстроразъемное соединение трубопроводов.

• DN32 (42,4 мм) – условный проход (DN) 32 мм, соответствующий наружному диаметру трубы 42,4 мм по ISO 6708.

• 1 1/4" – резьбовой размер в дюймах (соответствует DN32).

• AISI 304 – марка нержавеющей стали (аустенитный класс, коррозионностойкая, без магнитных свойств).

• нр/вр – наружная резьба (нр) / внутренняя резьба (вр) на концах соединения.

2. Основные размеры

• Условный проход (DN): 32 мм

• Наружный диаметр трубы: 42,4 мм

• Резьба: 1 1/4" (G1 1/4" – трубная цилиндрическая по ISO 228 или NPT – коническая по ANSI/ASME B1.20.1, уточняется у производителя).

• Длина муфты: ~60–80 мм (зависит от производителя).

• Толщина стенки: ~2–3 мм (для AISI 304).

3. Элементы конструкции

• Корпус – из нержавеющей стали AISI 304.

• Накидная гайка – обеспечивает быстрое соединение/разъединение без вращения труб.

• Уплотнительные поверхности – могут включать:

  • Конусные шайбы (под коническое уплотнение).

  • Прокладки (EPDM, PTFE для дополнительной герметизации).

• Резьбовые патрубки – наружная (нр) и внутренняя (вр) резьба для присоединения к трубопроводу.

4. Область применения

• Химическая промышленность – коррозионностойкие трубопроводы.

• Пищевая промышленность – соответствует требованиям санитарных норм.

• Теплоэнергетика – системы отопления, водоснабжения.

• Фармацевтика – стерильные коммуникации.

• Судостроение – устойчивость к морской воде.

5. Преимущества

• Быстрый монтаж/демонтаж за счет накидной гайки.

• Герметичность – надежное соединение даже при высоком давлении (до 16–25 бар).

• Долговечность – устойчивость к коррозии и агрессивным средам.
