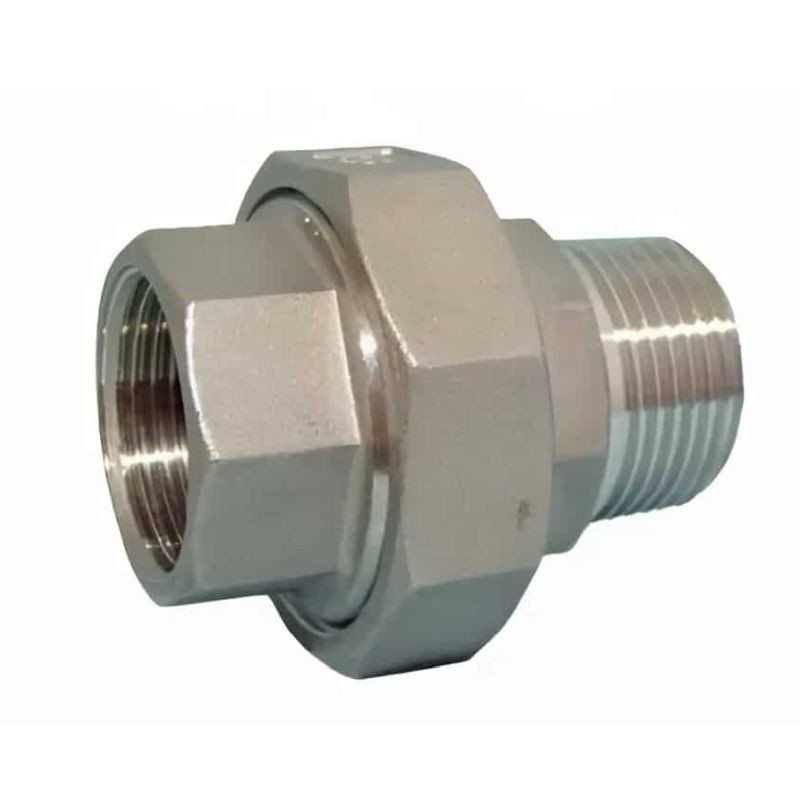

Американка DN50 (60,3 мм) 2" AISI 304 нр/вр

Американка DN50 (60,3 мм) 2" AISI 304 нр/вр – расшифровка, конструкция и применение

1. Расшифровка обозначения:

• "Американка" – разновидность сгона (соединительной муфты) с накидной гайкой, обеспечивающей быстроразъёмное соединение трубопроводов.

• DN50 (60,3 мм) – условный проход 50 мм, соответствующий наружному диаметру трубы 60,3 мм (по стандарту ANSI/ASME).

• 2" – присоединительный размер резьбы (2 дюйма).

• AISI 304 – марка нержавеющей стали (08Х18Н10), устойчивой к коррозии и агрессивным средам.

• нр/вр – наружная/внутренняя резьба (муфта имеет резьбу с одной стороны, а ответная часть – с другой).

2. Основные размеры (стандартные):

• Наружный диаметр корпуса: ~80–90 мм (зависит от производителя).

• Длина муфты: ~100–120 мм.

• Резьба: трубная коническая (NPT) или метрическая (уточняется по стандарту).

• Рабочее давление: до 16–25 бар (зависит от исполнения).

3. Элементы конструкции:

• Корпус – из нержавеющей стали AISI 304, цельнолитой или сварной.

• Накидная гайка – обеспечивает герметичное соединение без дополнительного уплотнения.

• Уплотнительные поверхности – конусные или плоские (возможны прокладки из PTFE или графита).

• Резьбовые патрубки – для вкручивания в трубопровод.

4. Область применения:

• Пищевая и химическая промышленность – благодаря коррозионной стойкости AISI 304.

• Фармацевтика и биотехнологии – требования к чистоте и стерильности.

• Тепло- и водоснабжение – в системах с высокими требованиями к надёжности.

• Судостроение и энергетика – устойчивость к солёной воде и высоким температурам.

5. Преимущества :

• Быстрый монтаж/демонтаж без специнструмента.

• Герметичность даже при вибрациях и температурных деформациях.

• Долговечность за счёт нержавеющей стали.

• Совместимость с международными стандартами (ANSI, DIN, ГОСТ).
