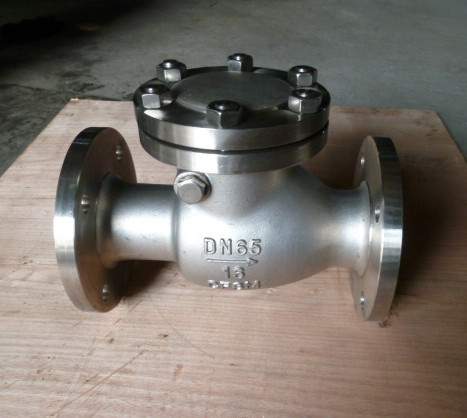

Клапан обратный поворотный фланцевый 19нж53нж DN65 PN40 из AISI304: надежность, качество и экспертный подход от «Промкомплектрегион»

В современных инженерных системах, где рабочая среда обладает агрессивными свойствами или предъявляются высокие требования к чистоте продукта, ключевым элементом безопасности и бесперебойности становится обратный клапан. Если ваша задача — защитить оборудование от противотока в трубопроводах с водой, паром, химическими веществами, пищевыми продуктами или сжатым воздухом, клапан модели 19нж53нж DN65 PN40 из нержавеющей стали AISI304 является оптимальным решением. Компания «Промкомплектрегион» предлагает не просто покупку арматуры, а комплексное обеспечение вашего проекта надежными компонентами с полным пакетом сопроводительной документации.

Ключевые размеры и конструктивные особенности

Модель 19нж53нж — это поворотный обратный клапан фланцевого типа. Его конструкция основана на поворотном диске (захлопке), который вращается на оси вне проходного сечения. Основные параметры для вашего заказа:

  • Условный диаметр: DN65 (около 76.1 мм по наружному диаметру трубы).

  • Условное давление: PN40 (рассчитан на номинальное давление 4.0 МПа (40 бар) при температуре до +425°C в зависимости от исполнения).

  • Материал корпуса и деталей: AISI 304 (08Х18Н10). Эта марка нержавеющей стали гарантирует превосходную коррозионную стойкость в широком диапазоне сред, устойчивость к окислению, высокую прочность и гигиеничность, что делает клапан пригодным для пищевой, химической, фармацевтической промышленности и систем высокочистой воды.

  • Присоединение: Фланцевое по ГОСТ 33259 (ранее ГОСТ 12815), что обеспечивает прочный, разъемный монтаж, удобный для обслуживания.

Область применения клапана 19нж53нж из нержавеющей стали

Благодаря материалу AISI304, данная арматура находит применение в ответственных участках систем:

  • Химическая и нефтехимическая промышленность (агрессивные жидкости и пары).

  • Пищевая и молочная промышленность, виноделие (требования санитарных норм).

  • Фармацевтическое производство.

  • Системы водоподготовки и дистилляции.

  • Теплоэнергетика, пароконденсатные системы.

  • Общепромышленные трубопроводы сжатого воздуха и инертных газов.

Клапан эффективно предотвращает гидравлические удары, характерные для моделей с подъемным золотником, благодаря особой конструкции поворотного диска с демпфированием.

Рекомендации по монтажу

Для обеспечения долговечной и корректной работы клапана 19нж53нж необходимо соблюдать правила монтажа:

  1. Ориентация в пространстве: Монтаж строго горизонтально (ось поворота диска должна находиться в горизонтальной плоскости). Установка на вертикальных трубопроводах не допускается.

  2. Направление потока: Монтаж производится только в соответствии со стрелкой на корпусе клапана, указывающей направление рабочего потока.

  3. Подготовка трубопровода: Перед установкой необходимо очистить подводящий трубопровод от окалины, сварочного грата и мусора, которые могут повредить уплотнительные поверхности.

  4. Выравнивание: Запрещается использовать усилие для совмещения фланцев трубопровода — это может привести к перекосу и нарушению герметичности. Фланцы должны быть параллельны.

  5. Обслуживание: Требуется периодическая ревизия состояния диска, оси и уплотнения, особенно в системах с механическими примесями.

Сертификаты и гарантии от «Промкомплектрегион»

Понимая критическую важность документального подтверждения качества, мы поставляем арматуру с полным пакетом сертификатов:

  • Сертификат соответствия техническим регламентам (например, ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»).

  • Паспорт изделия с данными о материалах, параметрах испытаний и заводском номере.

  • Сертификат на материалы (санитарно-эпидемиологический, о содержании хлоридов и т.д., если требуется).

  • Гарантийные обязательства производителя.

Почему выбирают «Промкомплектрегион»?

Обращаясь в нашу компанию, вы получаете больше, чем просто клапан. Мы предлагаем:

  • Консультацию инженеров-технологов для подбора оптимального решения.

  • Качественную продукцию от проверенных производителей, соответствующую ГОСТ и ТУ.

  • Полный комплект документов для прохождения любых проверок.

  • Гибкие условия поставки и оплаты.

  • Техническую поддержку на всех этапах — от выбора до ввода в эксплуатацию.

Закажите клапан обратный поворотный фланцевый 19нж53нж DN65 PN40 AISI304 в «Промкомплектрегион» — это инвестиция в безопасность, долговечность и бесперебойную работу вашей технологической линии

Единица измерения: шт
Диаметр Ду, мм: 65
Материал: AISI 304
Давление Ру, кгс/см2: 40
Модель: 19нж53нж
Тип присоединения: фланцевый
Номенклатура: Клапан обратный
Купить Клапан 19нж53нж Ду65 Ру40 в компании «Промкомплектрегион» можно со склада в Екатеринбурге с быстрой отправкой по России. Подберём решение под ваши условия эксплуатации, предоставим комплект документов и сертификатов на клапана 19нж53нж ду65 ру40. Заказать можно через сайт, по телефону или в один клик — «Купить в 1 клик», а также лично в нашем офисе. Товар входит в ассортимент Клапаны обратные.
