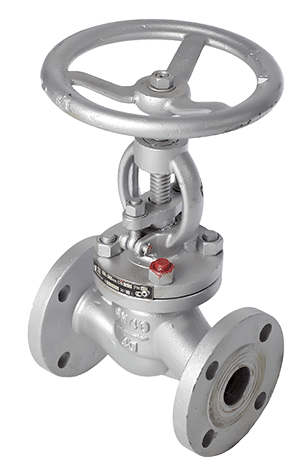

Клапан запорный 15c65нж Ду32 Ру16 проходной фланцевый

Клапан запорный стальной 15с65нж Ду32 Ру16 проходной фланцевый — это надежная трубопроводная арматура, предназначенная для полного перекрытия потока рабочей среды. Модель от компании «Промкомплектрегион» соответствует высоким стандартам качества и применяется в различных отраслях промышленности.

Основные виды и конструкция:
Данный клапан относится к проходным (направление потока не меняется, входной и выходной патрубки соосны) и фланцевым (соединение с трубопроводом осуществляется с помощью фланцев). Запорным элементом является золотник, который перемещается параллельно оси потока с помощью шпинделя с резьбой. Это обеспечивает высокую герметичность в закрытом положении.

Размеры и Присоединение:

• Ду32 – Условный проход 32 мм (примерно 1 1/4 дюйма).

• Ру16 – Условное давление 16 бар (1,6 МПа). Рабочее давление и температура зависят от конкретной среды.

• Фланцевое соединение – Стандартно исполняется по ГОСТ 33259-2015 (тип фланца 11). Фланцы имеют отверстия под шпильки или болты для надежного монтажа.

Технические характеристики:

• Материал корпуса: Сталь 20

• Уплотнения: (Варианты) Фторопласт, терморасширенный графит, для более высоких температур – металл по металлу.

• Рабочая среда: Вода, пар, нефтепродукты, масла, газы, неагрессивные химические вещества.

• Температура среды: До +425°C (зависит от материала уплотнений).

• Климатическое исполнение: Устанавливается для работы в широком диапазоне температур окружающей среды.

Монтаж:

1. Подготовка: Перед монтажом убедитесь в чистоте внутренней полости клапана и фланцев трубопровода. Проверьте комплектацию и отсутствие повреждений.

2. Ориентация: Клапан устанавливается на горизонтальном или вертикальном участке трубопровода так, чтобы направление потока совпадало со стрелкой на корпусе. Шпиндель должен находиться в вертикальном положении.

3. Соединение: Установите клапан между фланцами трубопровода. Между фланцами обязательно разместите уплотнительную прокладку (паронит, фторопласт). Совместите отверстия.

4. Затяжка: Равномерно затяните болты или шпильки крест-накрест, чтобы избежать перекоса и обеспечить равномерное прилегание. Момент затяжки должен соответствовать рекомендациям для данного давления и размера фланца.

Применение:
Клапаны Ду32 Ру16 нашли широкое применение в системах:

• Жилищно-коммунального хозяйства (ЖКХ): Тепловые пункты, системы отопления и горячего водоснабжения.

• Промышленности: Трубопроводы пара, технологических линий в нефтегазовой, химической, пищевой и энергетической отраслях.

• Транспортировка сред: Системы, транспортирующие нефтепродукты, масла и другие неагрессивные жидкости и газы.

Компания «Промкомплектрегион» предлагает качественную арматуру, соответствующую требованиям нормативной документации, что гарантирует долгий срок службы и надежность в работе.
