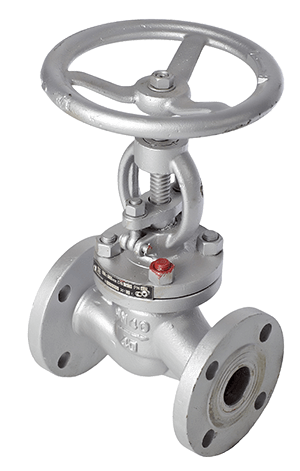

Клапан запорный 15c65нж Ду40 Ру16 проходной фланцевый

Стальной фланцевый запорный клапан 15с65нж Ду40 Ру16 — это тип трубопроводной арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе. Его основная функция — обеспечивать герметичность и надежное отключение участка трубопровода или оборудования для проведения ремонтных работ, обслуживания или изменения конфигурации системы.

Маркировка расшифровывается следующим образом:

• 15с65нж —Таблица фигур

• Ду40 — Условный проход, равный 40 мм (или примерно 1.5 дюйма). Это внутренний диаметр присоединяемого трубопровода.

• Ру16 — Условное давление, равное 16 бар (или 1,6 МПа). Это максимальное избыточное давление, при котором клапан может работать при температуре 20°C.

Виды и Конструкция

Данный клапан относится к проходным конструкциям, то есть патрубки для входа и выхода среды расположены на одной оси, что обеспечивает минимальное гидравлическое сопротивление. По типу затвора это, как правило, клиновый клапан.

• Конструкция: Состоит из стального корпуса, внутри которого перемещается золотник (затвор) на шпинделе. Шпиндель передает вращение от маховика затвору, который, опускаясь или поднимаясь, перекрывает поток.

• Фланцевое соединение: На входном и выходном патрубках клапана расположены фланцы по ГОСТу. Для Ду40 это обычно фланцы с исполнением 1 (с соединительным выступом). Между фланцами клапана и трубопровода устанавливается уплотнительная прокладка, которая стягивается болтами или шпильками, обеспечивая герметичное соединение.

Основные Размеры и Присоединение

Для клапана Ду40 Ру16 стандартные размеры (примерные, точные необходимо уточнять по паспорту изделия или каталогу производителя):

• Условный проход (Ду): 40 мм

• Диаметр отверстий под шпильки/болты (D): 110 мм

• Количество и диаметр отверстий: 4 отверстия диаметром 18 мм

• Межфланцевое расстояние (строительная длина L): ~ 180-200 мм (важный параметр для монтажа!)

• Высота клапана (H): ~ 300-350 мм

• Масса: примерно 12-15 кг.

Присоединение: Фланцевое, требует ответных фланцев на трубопроводе, соответствующих по давлению Ру16 и условному проходу Ду40.
